Multifunkčný časový spínač

popis produktu

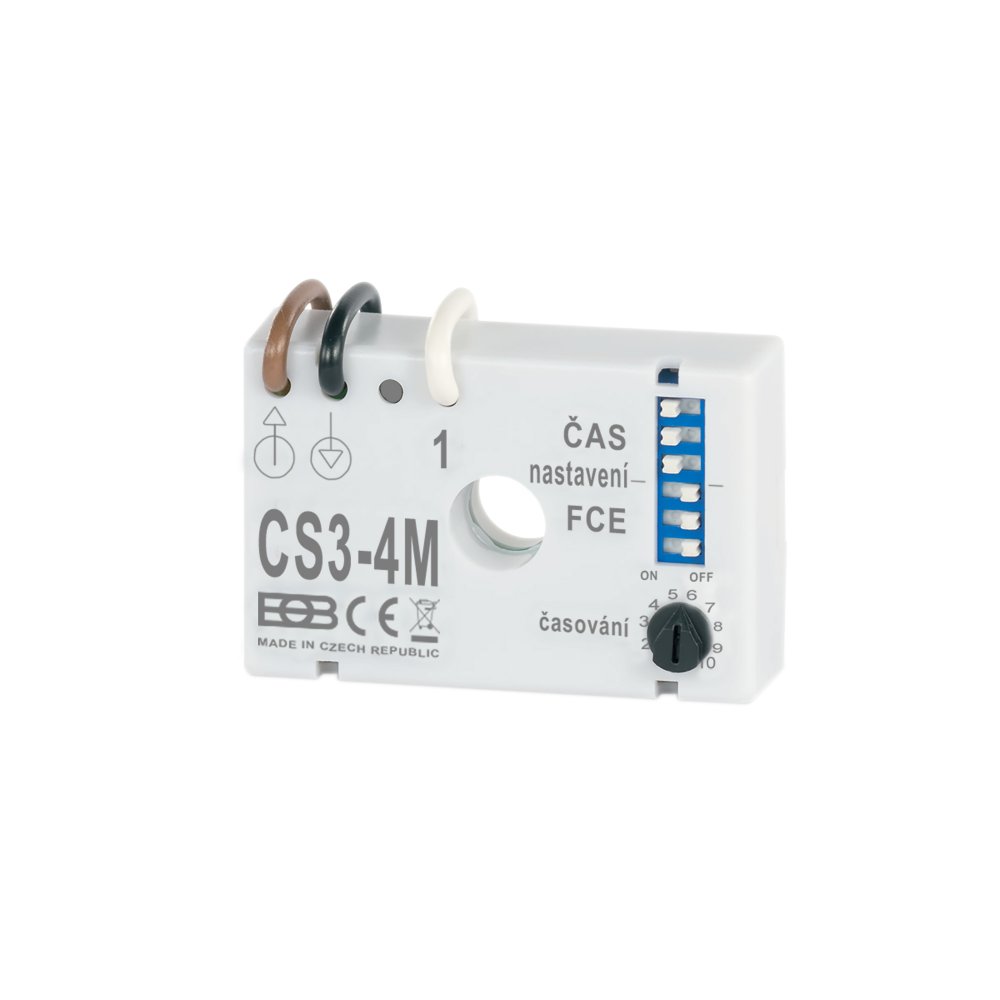

Vlastnosti CS3-4M:

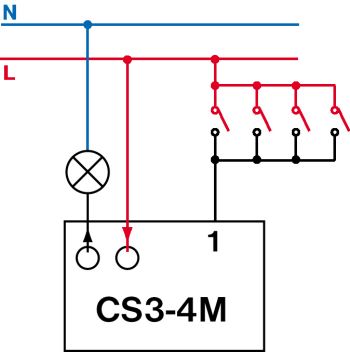

je multifunkčné časové relé pre ovládanie odporovej (žiarovky) a indukčnej záťaže (ventilátory) s možnosťou montáže pod vypínač a v zapojení bez nulového vodiča.

Osem funkcií CS3-4M:

• časové oneskorenie s možnosťou prerušenia
• oneskorené vypnutie (obdoba CS3-1)
• multi-časové relé s blokovaním
• časové relé bez možnosti blokovania
• impulzné relé (ovládanie z viac miest)
• oneskorené zopnutie
• oneskorené zopnutie a vypnutie
• blikač

Veľkou výhodou je lineárne nastavenie času (hrubo pomocou prepínača, jemne trimrom), zapojenie BEZ NULOVÉHO VODIČA a ďalej nastavenie 8-ich nasledujúcich funkcií.

Vysvetlenie funkcií CS3-4M:

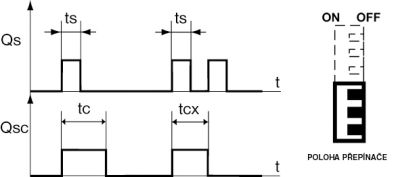

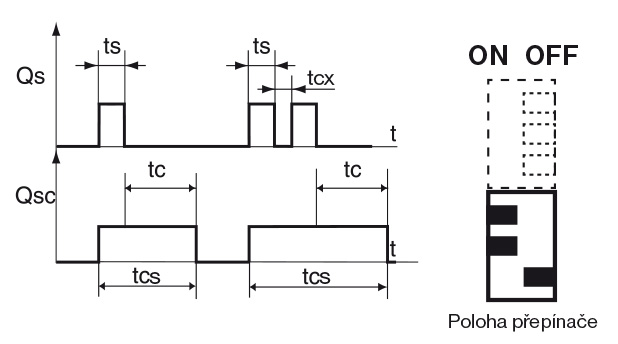

1. Časové relé s možnosťou prerušenia

K zopnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Ďalším stiskom tlačidla behem časovania možno záťaž vypnúť.

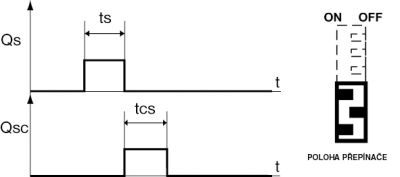

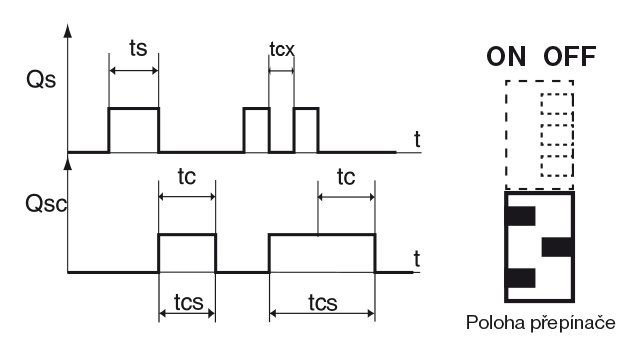

2. Oneskorené vypnutie (obdoba CS3-1)

K zopnutiu záťaže dôjde v okamihu rozopnutia tlačidla, po odčasovaní sa záťaž vypne.

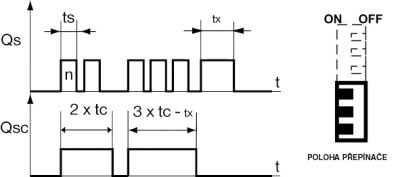

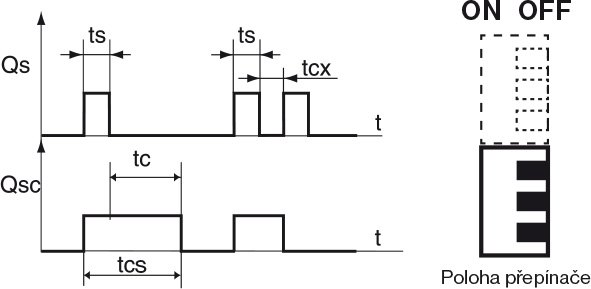

3. Multi-časové relé s blokovaním
Počtom stlačení tl.(max.5x) sa násobí nastavený čas. Pri šiestom stlačení sa čas nuluje. Pokiaľ behom časovania stlačíme tlačidlo na cca 3s, záťaž sa vypne.

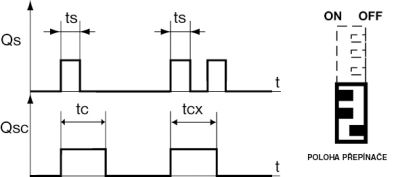

4. Časové relé bez možnosti prerušenia
K zopnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Po odčasovaní sa záťaž vypne.

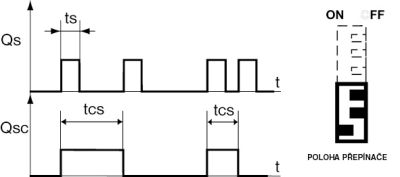

5. Impulzné relé (ovládanie z viacerých miest)
Stlačenie tlačidla zopne záťaž a ďalšie stlačenie tlačidla záťaž vypne. Na dĺžke stlačení tlačidla nezáleží.

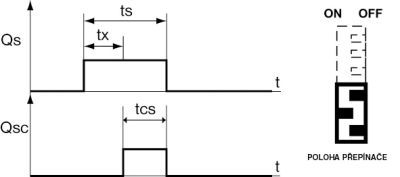

6. Oneskorené zopnutie
Po stlačení tl.odčasuje nastavený čas(oneskorenie), potom dôjde k zopnutiu záťaže, ktoré trvá až do rozopnutia tlačidla.

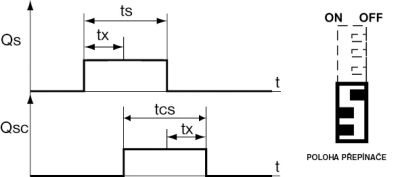

7. Oneskorené zapnutie a vypnutie
Po stlačení tlačidla odčasuje nastavený čas(oneskorenie), nasleduje zopnutie záťaže. Po rozopnutí tl.sa záťaž vypne s rovnakým oneskorením.

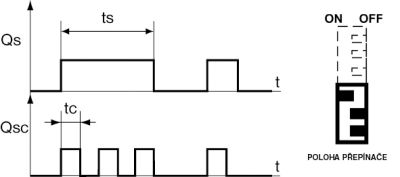

8. Blikač
Pri trvalom zopnutí tlačidla dôjde ku spínaniu záťaže v nastavených časových intervaloch 1:1.
