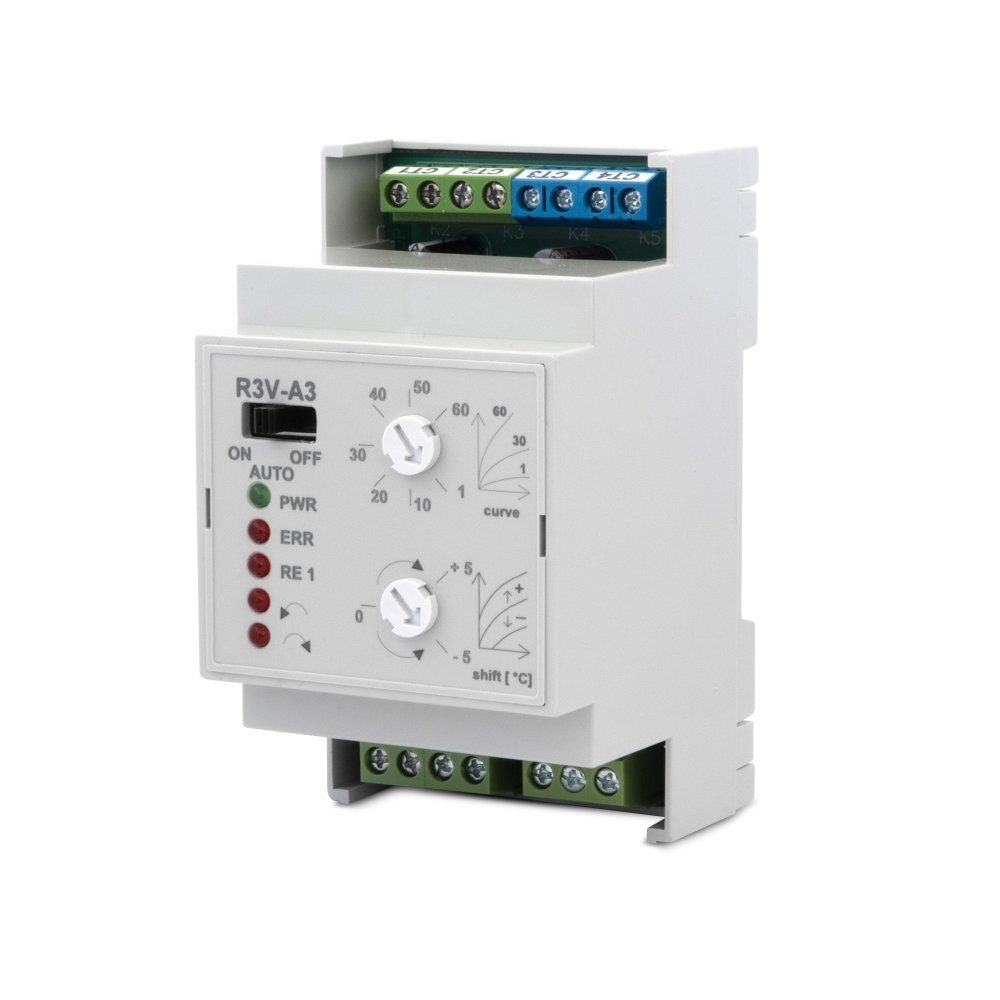

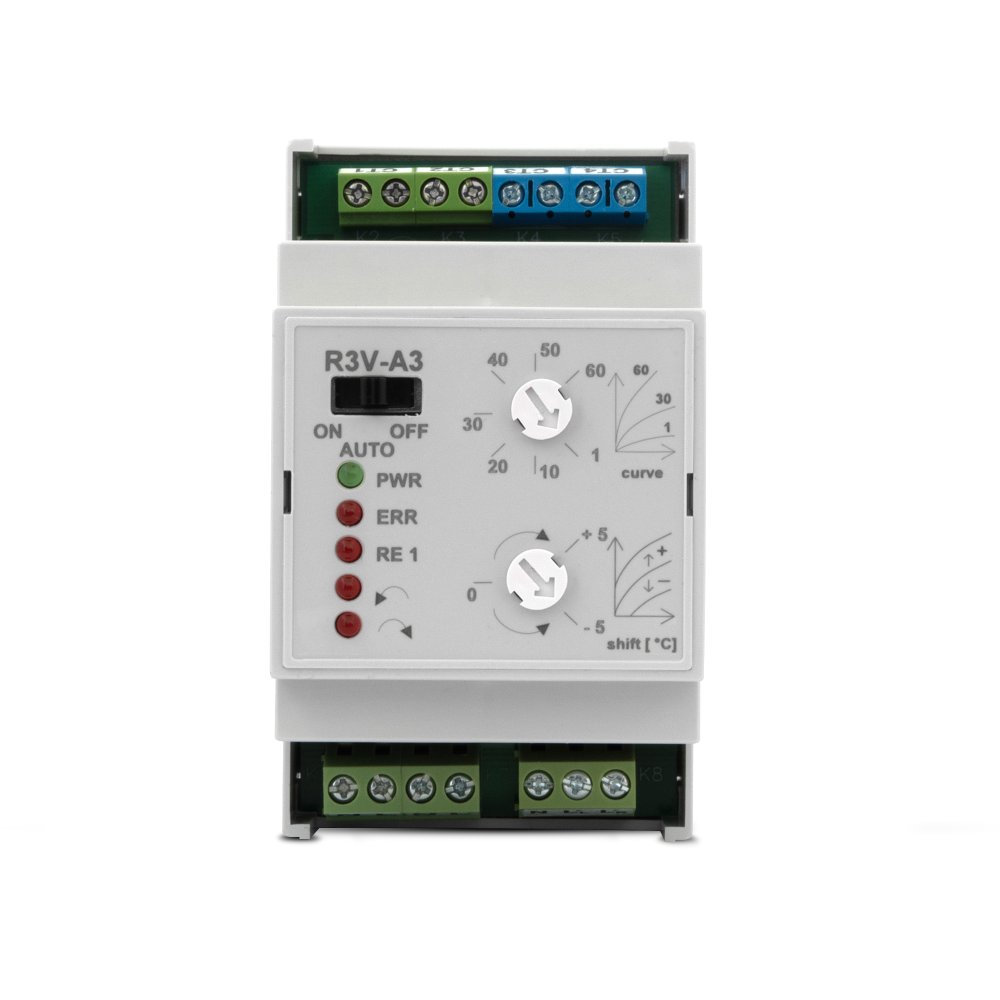

Ekvitermický regulátor troj/čtvorcestných ventilov
R3V-A3 Objednávací číslo: 4425Ekvitermický regulátor trojcestných ventilov pre automatickú reguláciu teploty vody pre vykurovanie v závislosti na vonkajšej teplote (ekvitermická regulácia) s prednostným strážením teploty spiatočky kotla, ktorá je nastavená na 60°C.
popis produktu
Vlastnosti regulátoru R3V-A3:

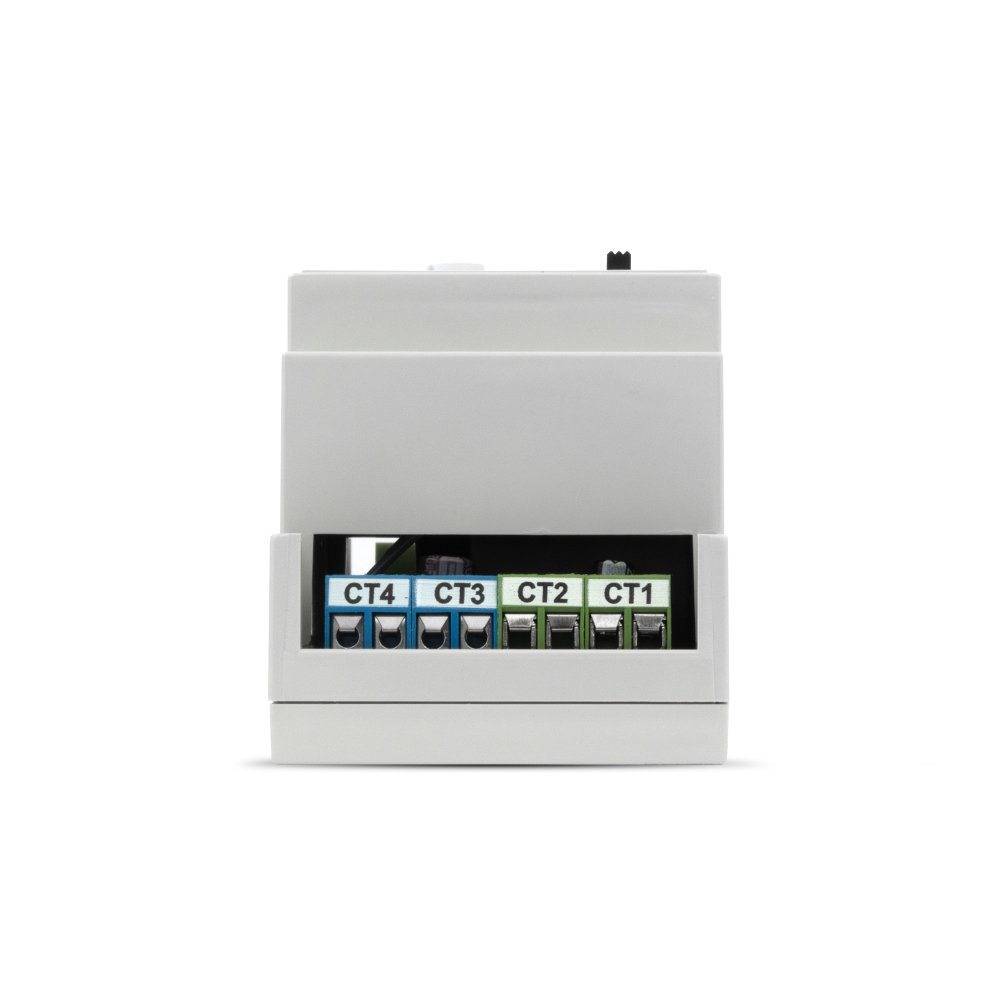

Slúži pre plynulú reguláciu pohonu zmiešavacieho ventilu v závislosti na
vonkajšej teplote (snímač CT1) a teplote spiatočky (snímač CT4). Dôležitý je výber
optimálnej ekvitermickej krivky a prípadne jej ručný posun. Pokiaľ je teplota na
výstupe kotla (CT3) vyššia než 60 °C, dôjde k zopnutiu obehového čerpadla.
Teplotný senzor (CT4) zisťuje teplotu spiatočky a reguluje zmiešavací ventil tak,
aby byla dosiahnutá spiatočka aspoň 60 °C. Pri dosiahnutí tejto teploty prejde
zariadenie do regulácie teploty vody za ventilom (CT2) a zaišťuje optimálnu
teplotu vody na základe zvolenej ekvitermickej krivky.
Výhody R3V-A3:
- jednoduché nastavenie
- možnosť pripojenia teplotného kontaktu a termostatu pre vzdialené ovládanie
- spoľahlivá prevádzka
- nízka spotreba
- automatická ochrana proti vodnému kameňu
Použitie v praxi:
- regulácia teploty média vykurovacieho systému podľa venkajšej teploty, pre rodinné domy
Súčasťou balenia:
3x CT01-10K
1x CT05-10K
Technické parametre
| Napájanie | síťové (230 VAC/ 50 Hz) |
|---|---|
| Typ termostatu | drátový |
| Typ regulácie | ekvitermický |
| Presnosť | 0 |
| Rozmery (DxŠxH) | 90x53x51 mm |
| Stupeň krytí | IP20 |
| Pracovní teplota | 0 °C až 40 °C |
| Spínací prvok | relé (podľa ventilu - triak) |
| Výstup | 8A/AC1 (podľa ventilu 0,1A/AC1) |
| Max. počet teplotných čidiel | 4 (3x CT01-10k-S, 1x CT05-10k) |
| Rozsah nastaviteľnej teploty | 20 °C až 99 °C |
| Spotreba | 2 VA |
Ku stažení
| Názov súboru | Veľkosť | |
|---|---|---|
| 1665 | 736,14 kB | stáhnout |
