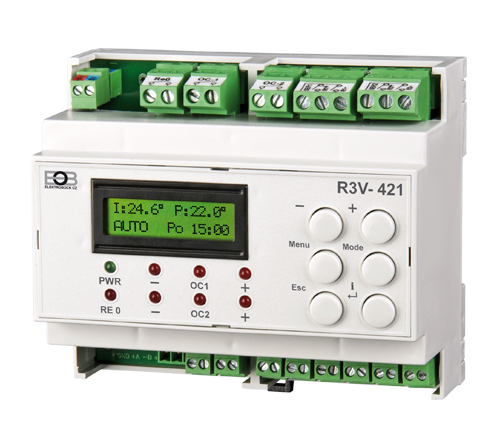

Dvoj-okruhový regulátor ventilov

R3V-421 Objednávací číslo: 4421

Dvoj-okruhový regulátor troj/ štvorcestných ventilov s výberom druhu regulácie pre každý okruh. Umožňuje spínať kotol a príslušné čerpadlá.

231,37 € 192,81 € bez DPH
ks

popis produktu

Vlastnosti regulátora R3V-421:

NOVÁ VERZIA 11.03 (V PREDAJI OD 1.12.2014)

VYLEPŠENÁ VERZIA Z HĽADISKA UŽÍVATEĽSKÉHO NASTAVENIA.

Regulátor umožňuje podľa pripojených snímačov (max. 8) ovládať trojcestné/ štvorcestné ventily, čerpadlá, spínať kotol a regulovať teplotu podľa zvolenej funkcie.
Uplatnenie nájde napríklad v nasledujúcich systémoch
- jedno a viac okruhové systémy (radiátory, podlahové kúrenie)
- pre vybíjanie akumulačnej nádoby
- pre kotle na tuhé palivá (regulácia s ohľadom na teplotu spiatočky)
- kde, zdroj tepla neumožňuje reguláciu podľa vonkajšej teploty (ekvitermická regulácia).



Druhy regulácie:

  • Regulácia podľa teploty v miestnosti s teplotným snímačom (PI regulácia)
  • Regulácia podľa teploty za ventilom s ohľadom na priestorový termostat
  • Ekvitermická regulácia s dorovnaním podľa teploty v miestnosti s teplotným snímačom
  • Ekvitermická regulácia podľa vonkajšej teploty s ohľadom na priestorový termostat
  • Regulácia podľa teploty spiatočky s teplotným snímačom
  • Regulácia podľa teploty spiatočky s ohľadem na priestorový termostat
  • Servisný režim
  • Letný režim

Výhody R3V-421:

  • 7 týždenných programov so 6-imi teplotnými zmenami na deň
  • voľba jazyka (CZ/EN)
  • voľba režimu AUTO/ MANU/ OFF
  • stráženie maximálnej teploty kotla
  • adaptácia ventilov po zapnutí regulátora
  • záloha chodu hodín po výpadku napájania je viac ako 4 hodiny
  • voľba maximálneho kroku ventila
  • protizámrazová ochrana
  • automatická ochrana proti vodnému kameňu
  • krátkodobá zmena teploty
  • informácie o teplotách na snímačoch, vypočítanej teplote na ventile a orientačná hodnota pozície ventilu v % pre každý zapojený okruh
  • napájanie 5 V/DC, 500 m A (zdroj AD05-DIN nie je súčasťou balenia)
  • možnosť pripojenia až 8 teplotných snímačov (súčasťou balenia sú snímače KO, VT, M1, V1, Z1 ďalšie možno dokúpiť na www.elbock.cz)
  • možnosť pripojenia termostatu pre vzdialené ovládanie
  • max. zaťaženie výstupov (I max) je 5 A

Technické parametre

Napájanie universální / 5,0 V / 0.5 A, DC (AD05-DIN nie je súčasťou)
Typ termostatu drátový
Presnosť 0,5 °C
Rozmery (DxŠxH) 160x90x58 mm
Stupeň krytí IP20
Pracovní teplota 0 °C až 40 °C
Spínací prvok relé
Výstup 5 A / 250 VAC
Max. počet teplotných čidiel 8 (pre teplotné čidlá/ termostaty)
Rozsah nastaviteľnej teploty 2 °C až 99 °C
Spotreba 1 VA

Ku stažení

Názov súboru Veľkosť
R3V-421-návod 534,42 kB stáhnout
R3V-421-výkres 786,87 kB stáhnout
R3V-421_v1103-návod 467,42 kB stáhnout
