Popis produktu
Vlastnosti PT41-M:
NOVÁ VERZE OD 1.12.2014 (firmware 12.02)!
Nabízí následující zlepšení:
- ovládání systému přes internet
- připojení teplotních čidel nebo pokojových termostatů
- určení priority sepnutí dané zóny
- korekce teploty
- spínání čerpadla pouze podle aktuální jednotky
- systém lze použít nejen pro teplovodní podlahové topení
- možnost synchronizace z PC nebo opačně z jednotky do PC
Jednotku PT41-M je možné naprogramovat přes PC (pomocí softwaru PT41) nebo centrální jednotku PT41-CJ (na dotaz). Po připojení jednotky PT41-M k PC dojde k uložení dat do paměti E-EPROM a PC může být odpojena.

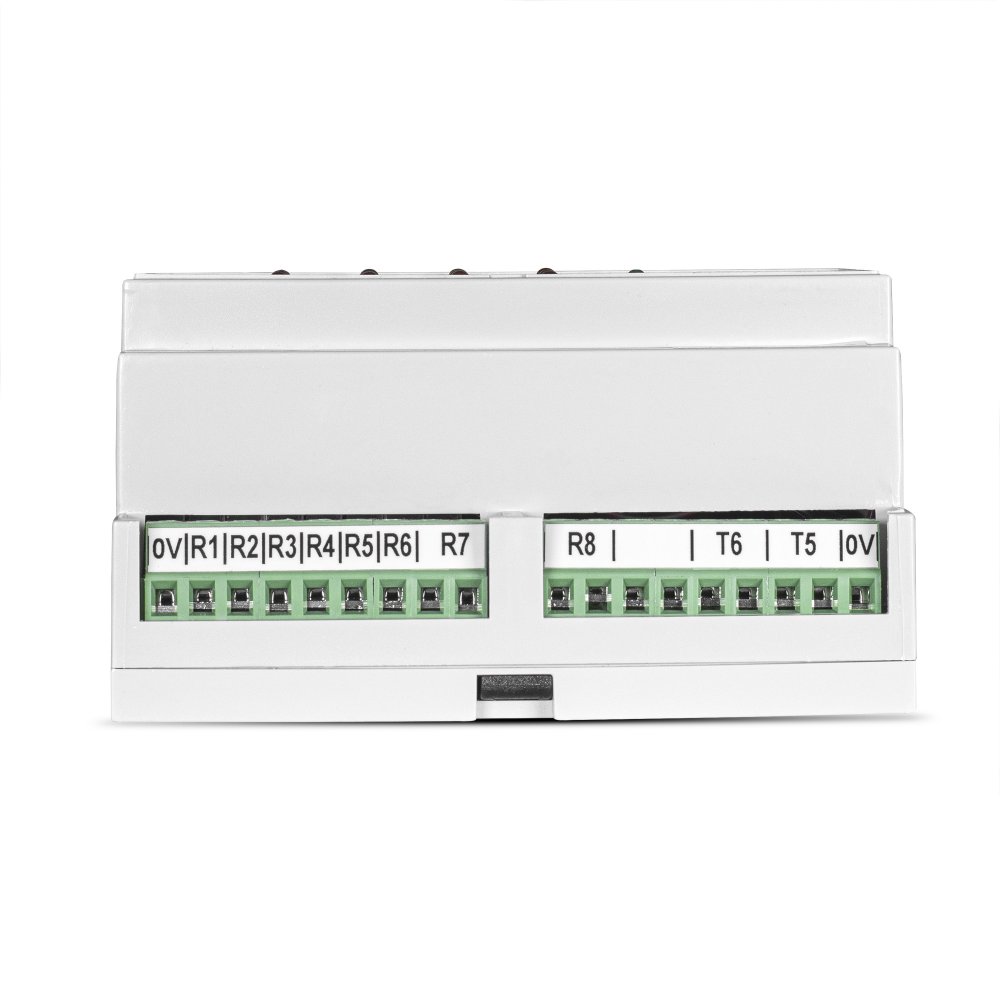

Při sepnutí jednoho z topných okruhů (R1-R6), dojde do 1min. k sepnutí výstupu R7, na které může být napojeno např. čerpadlo. Do 5s od zapnutí R7 se také sepne výstup R8, který je určen pro spínání kotle. K vypnutí dochází naopak, nejdříve vypne kotel (R8) a do 5s čerpadlo (R7).
Při tvalém napojení na PC je možné získávat aktuální data ze všech zón a vytvářet si statistiky pro jednotlivé zóny za určité období.
Funkce PT41-M:
- reguluje až 6 zón podle programu z PT41-CJ(nebo PC)
- 2 výstupy (R7a R8) slouží pro spínání čerpadla a kotle

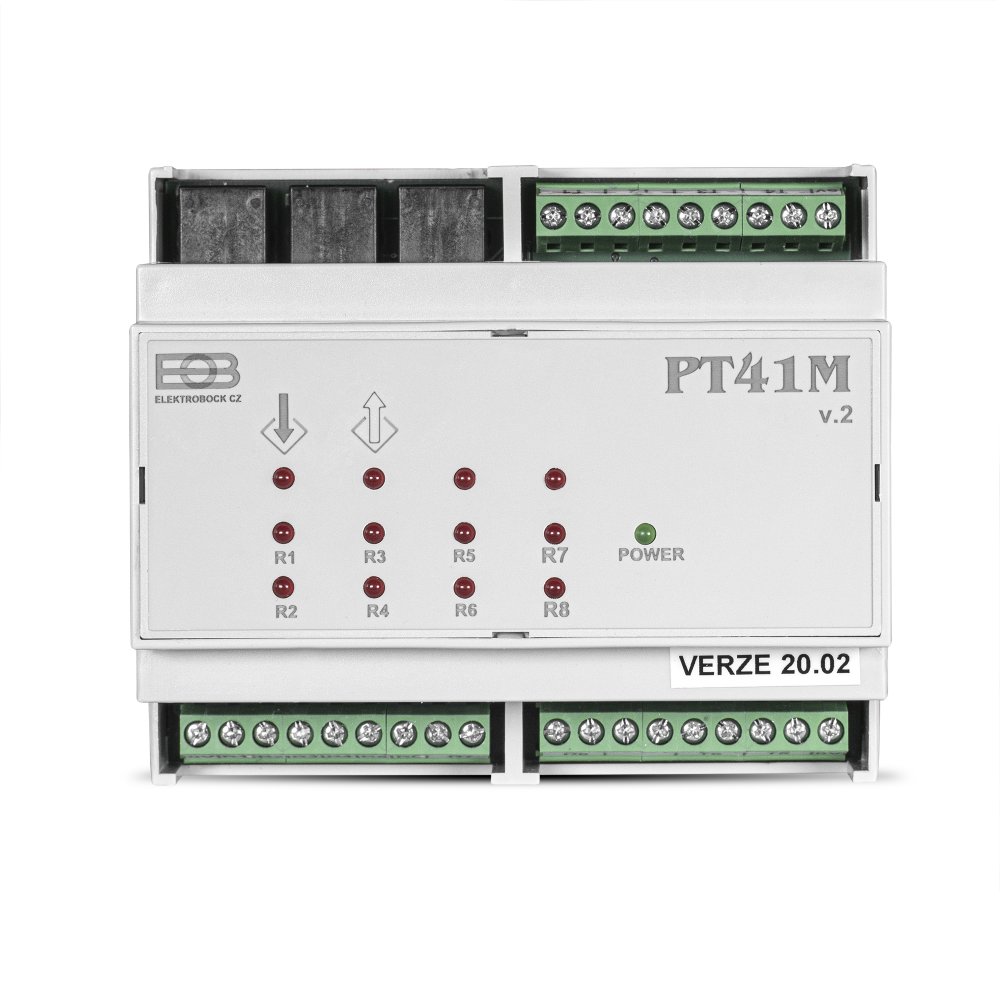

- každá změna stavu je indikována LED na čelním panelu
- po nahrání konstant a programů z PT41-CJ/PC pracuje autonomně (centrální jednotka/PC nemusí být připojeny trvale)
- je rozšiřitelná o další jednotky (PT41-S pro více zón)
CO JE NUTNÉ DOKOUPIT:
Technické parametry
| Napájení | 5, 0 V / 2.5 A, DC (AD05-DIN není součástí) |
|---|---|
| Typ komunikace | po lince RS232 / vzdálená přes internet |
| Spínací prvek | relé |

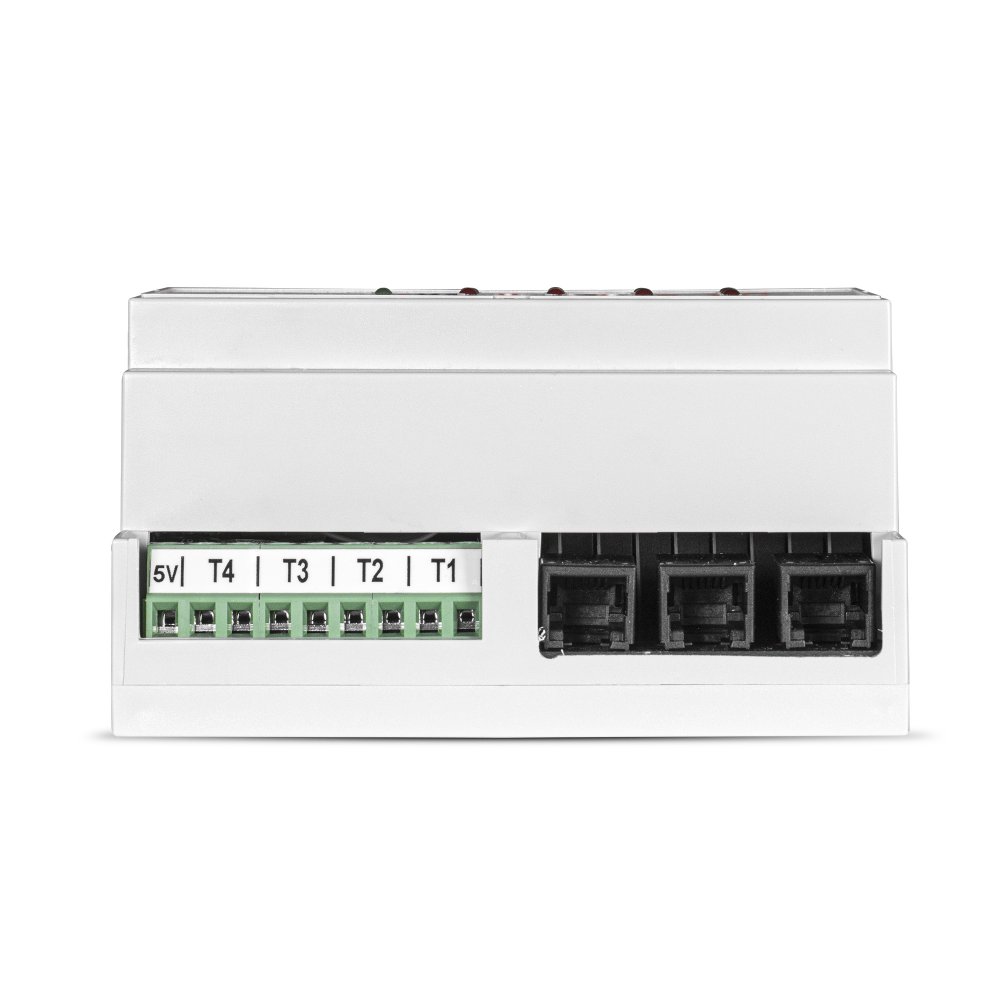

| Max. počet teplotních čidel | 6 (pro teplotní čidla/ termostaty) |
| Počet výstupů | 8 (Imax=6A) |
| Stupeň krytí | IP20 |
| Pracovní teplota | 0 °C až 40 °C |
Ke stažení
| Název souboru | Velikost | |
|---|---|---|
| PT41-M-návod | 4,48 MB | stáhnout |
| eob-pt41_app_tiska4.pdf | 5,41 MB | stáhnout |
| pt41_priklady_zapojeni.indd.pdf | 5,25 MB | stáhnout |
| PT41-M_v1202-návod | 162,74 kB | stáhnout |
| SW k PT41 v1.19 | 2,08 MB | stáhnout |
| PT41-SW_v1_19-návod | 3,21 MB | stáhnout |
| DIN6M-výkres | 273,72 kB | stáhnout |
| PT41-M(S) Prohlášení o shodě | 60,26 kB | stáhnout |
